2025/04/09 作者：河南鸿炉机械
HL-TG1200型实验管式炉进行铁粉还原实验，可获得不同条件下铁粉还原的相关数据和样品，分析温度、气氛、时间等参数对铁粉还原效果的影响规律，确定最佳的还原工艺参数。同时，为铁粉的大规模生产提供理论依据和技术支持，提高铁粉产品的质量和性能。

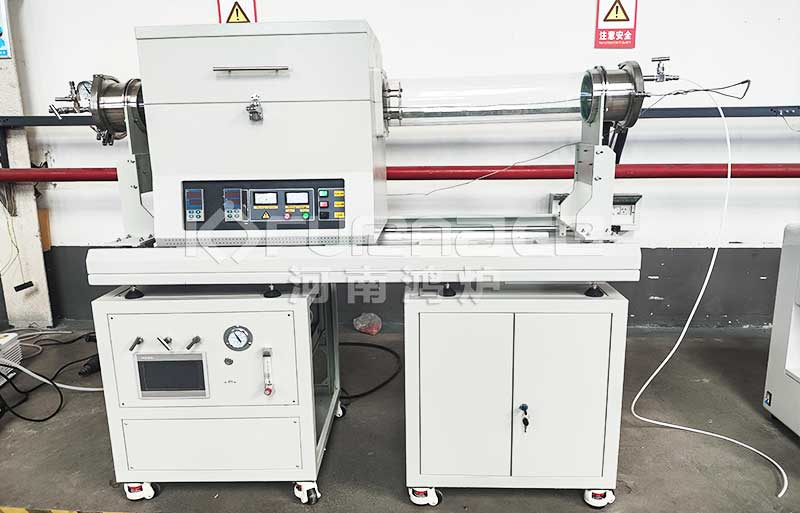

一、设备选型与技术参数
1、核心性能要求
温度控制：需具备800-1200℃的高温能力，温度波动≤±1℃，确保还原反应的精确性。
气氛控制：支持惰性气体（如氮气、氩气）保护及还原性气体（如氢气、一氧化碳）通入，配备气体流量计和压力传感器，精度达0.1 L/min。
管式结构：炉管材质可选高纯石英或氧化铝陶瓷，内径≥50 mm，长度≥800 mm，适应不同规模的铁粉实验。
2、典型设备参数
加热元件：硅钼棒或硅碳棒，升温速率约为0-10℃/min。

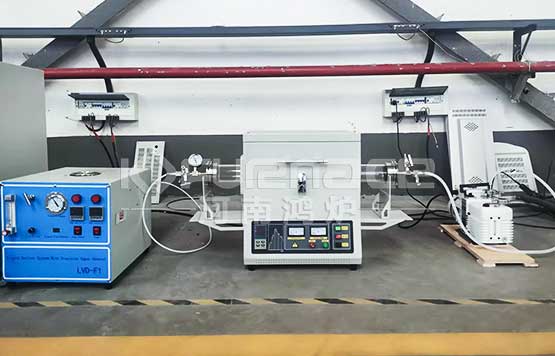

真空系统：机械泵+分子泵组合，极限真空度≤1×10⁻³ Pa，满足还原前脱气需求。
安全保护：超温报警、漏电保护、气体泄漏检测，紧急情况下自动切断电源。
二、实验操作流程
1、样品准备
铁粉粒度控制在10-100 μm，预处理包括干燥（105℃ 2h）和筛分（200目）。
装样量不超过炉管容积的1/3，采用石英舟或刚玉坩埚盛装。
2、气氛设置
惰性保护：通入高纯氮气（≥99.999%），流量1-2 L/min，置换空气30 min。
还原气氛：切换为氢气（≥99.99%）或一氧化碳，流量0.5-1 L/min，需通过安全阀控制压力≤0.1 MPa。
3、升温程序
阶段1：室温→300℃，速率5℃/min，保温30 min（脱除物理吸附水）。
阶段2：300℃→1200℃，速率10℃/min，保温2-4 h（还原反应核心阶段）。
阶段3：随炉冷却至室温，全程持续通入还原性气体。
4、产物处理
冷却后取出样品，置于惰性气氛手套箱中保存，防止二次氧化。
采用XRD、SEM分析还原产物物相与形貌。
三、关键技术要点
1、还原机制
铁氧化物（如Fe₂O₃）在高温下与还原性气体反应，典型反应：
Fe₂O₃ + 3H₂ → 2Fe + 3H₂O（氢气还原）
Fe₃O₄ + CO → 3FeO + CO₂（一氧化碳还原）
反应动力学受温度、气体流速、铁粉比表面积共同影响。
2、气氛优化
氢气还原时需控制露点≤-40℃，防止水蒸气引发铁粉氧化。
一氧化碳还原需确保CO浓度≥30%，避免逆反应（Boudouard反应）生成CO₂。
3、热效率提升
采用多层保温结构（氧化铝纤维+莫来石砖），优化炉管长度与加热区匹配，减少热量散失。
四、应用案例与效果
案例1：纳米铁粉制备
条件：800-1200℃、氢气气氛、保温3 h。
结果：铁粉还原率≥98%，平均粒径20 nm，比表面积达50 m²/g。
案例2：合金化实验
在铁粉中添加5%石墨，1200℃以下通入氮气保护，制备Fe-C合金。
结果：合金硬度提升至HV200，抗拉强度达400 MPa。
案例3：废催化剂回收
对含Fe₂O₃的废催化剂进行还原，回收率≥95%，铁粉纯度≥99%。
五、注意事项
1、安全规范
氢气操作需在通风橱内进行，配备可燃气体报警器。
炉管爆裂风险：升温前检查密封性，禁止超压运行。
2、数据记录
在实验过程中，要详细记录实验参数（如温度、时间、气体流量等）和实验现象，以便对实验结果进行分析和总结。
3、设备维护
定期清理炉管内壁积碳，定期更换密封圈。
定期对管式炉进行维护和保养，检查加热元件、温度传感器等部件的工作状态，及时更换易损件。
4、误差控制
温度校准：每季度采用热电偶标定，误差≤±2℃。
5、气体流量校正：使用流量计定期标定。
通过上述方案，高温实验型管式炉可高效完成铁粉还原实验，适用于材料研发、催化剂制备及废料回收等领域。
