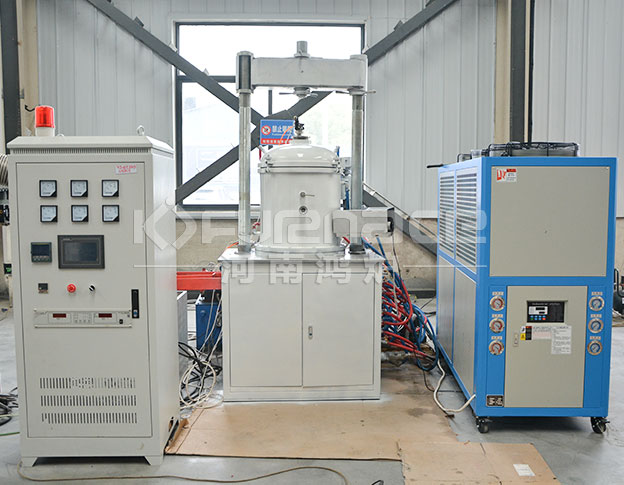

扩散焊炉是一种用于实现材料扩散焊接的专用设备，通过高温、加压和真空环境，使材料界面原子相互扩散，从而实现牢固的冶金结合。以下是扩散焊炉的详细介绍：
一、扩散焊炉的工作原理
工作原理：将两个待焊工件紧压在一起，并置于真空或保护气氛状态下加热。在高温和压力的共同作用下，两焊接表面微小的不平处产生微观塑性变形，达到紧密接触。随后在加热保温过程中，原子间相互扩散，形成牢固的连接。
二、扩散焊工艺具体步骤如下：
抽真空：通过高效的抽真空系统将炉内气氛抽至较低的压力，通常达到10^-2至10^-5Pa的真空环境，以去除炉内的空气和水分，防止氧化物的生成。
加热：在真空环境下，炉体内的加热系统通过电阻加热或其他加热方式，将工件加热至接近熔点但低于熔点的温度（通常为材料熔点的0.5-0.8倍），以便于表面原子发生扩散。
加压：在加热过程中，焊接工件之间需要施加适当的压力，以保证材料的接触面紧密接触，并加速原子间的扩散反应。
原子扩散：当温度达到预设值并且足够的压力作用于接触面时，金属表面的原子开始发生扩散现象，形成牢固的冶金结合。
冷却：焊接完成后，工件需要缓慢冷却至常温，以防止由于冷却过快引起的内应力和裂纹。
扩散焊炉利用高温和压力，使材料在固态下发生原子扩散，形成冶金结合。其核心过程包括：
三、扩散焊炉的特点
焊接质量高：焊缝无熔化缺陷，组织均匀，强度接近母材。
适用范围广：可焊接同种或异种金属、金属与非金属（如陶瓷、复合材料）等。
变形小：焊接过程在固态下进行，工件变形小，适合精密零件。
接头性能优异：焊缝致密，无气孔、裂纹等缺陷，耐腐蚀性和疲劳性能好。
自动化程度高：现代扩散焊炉配备先进的控制系统，可实现温度、压力、真空度的精确控制。
四、扩散焊炉常用炉型的技术参数
最高温度：可达1500℃，取决于材料和工艺需求。
压力范围：从5T到200T不等，根据工件尺寸和材料特性选择。
真空度：通常为10⁻³ Pa或更高，高真空环境可防止氧化。
炉体结构：卧式或者立式可选，根据工艺需求调整。
压力结构：压力可以设计成单压头或上下双压头结构。
五、扩散焊炉的应用领域
航空航天：用于制造发动机叶片、涡轮盘、隼头、导弹引信等部件的扩散焊接。
机械制造领域：适用于制造真空密封、耐热、耐振和不变形接头的小零件，如切削刀具中硬质合金、陶瓷、高速钢与碳钢的焊接。
汽车工业：用于制造排气歧管、涡轮增压器等高温部件。
电子工业：用于封装陶瓷基板、金属外壳等。
能源领域：用于制造核反应堆部件、燃料电池等。
其他领域：还可用于注塑模具、电力工程、电动汽车等行业。
六、扩散焊炉的维护与注意事项
定期校准：定期校准温度、压力和真空度传感器，确保测量准确。
清洁保养：定期清洁炉内和真空系统，防止污染和泄漏。
安全操作：严格遵守操作规程，穿戴防护装备，防止高温烫伤和真空伤害。
备件管理：储备常用备件，如加热元件、密封圈等，确保设备正常运行。
七、扩散焊炉的发展趋势
智能化：集成先进的传感器和控制系统，实现自动化和智能化操作。
高效节能：采用新型加热技术和保温材料，降低能耗，提高效率。
多功能化：开发可同时实现扩散焊、热压、烧结等多种工艺的多功能设备。
环保安全：优化真空系统和废气处理装置，减少环境污染，保障操作安全。
真空扩散炉作为高端制造领域的关键设备，其技术水平和应用范围不断提升。未来，随着材料科学和制造技术的发展，扩散焊炉将在更多领域发挥重要作用，推动制造业向更高质量、更高效率的方向发展。
